Considere:

Considere: Em UML 2.3, é um exemplo típico do Diag...

Q107032 • Engenharia de Software • UML • FCC • TCE PR • Analista de Controle

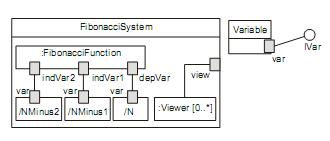

Considere:

Imagem 004.jpg

Em UML 2.3, é um exemplo típico do Diagrama de

a) Estrutura Composta.
b) Implantação.
c) Pacote.
d) Interação.
e) Perfil.

Questões sobre UML

1

Q150172 • Engenharia de Software • UML • NCE UFRJ • TRE RJ • Analista Judiciário Tecnologia da Informação
Generalização / Especialização é um tipo de relacionamento possível de ser aplicado ao(s) seguinte(s) elemento(s) de modelo na UML:
- a) Casos de uso, classes e atores;
- b) Casos de uso e classes;
- c) Classes e atores;
- d) Casos de uso e atores;
- e) Classes.
2

Q165377 • Engenharia de Software • UML • ESAF • Receita Federal • Auditor Fiscal da Receita Federal
O modo para descrever os vários aspectos de modelagem pela UML é por meio do uso da notação definida pelos seus vários tipos de diagramas. Segundo as características desses diagramas, é correto afirmar que um diagrama de classe
- a) mostra a interação de um caso de uso organizada em torno de objetos e classes e seus vínculos mútuos, evidenciando a seqüência de mensagens.
- b) denota a estrutura estática de um sistema.
- c) descreve a funcionalidade do sistema.
- d) descreve a interação de seqüência de tempo dos objetos e classes percebida por atores externos.
- e) mostra as seqüências de estados que uma classe e objetos assumem em sua vida em resposta a estímulos recebidos, juntamente com suas respostas e ações.
3

Q112969 • Engenharia de Software • UML • ESAF • CGU • Analista de Finanças e Controle
Na modelagem com UML, o Diagrama de Casos de Uso fornece
- a) o comportamento dinâmico do sistema, tornandose ideal para especificar as exigências de tempo real ou restrições do desenho.
- b) o contexto completo de uma interação, inclusive os objetos e seus relacionamentos pertinentes a uma interação particular.
- c) o comportamento estático do ator que participa deste diagrama, apenas com o objetivo de receber a informação final de execução do processo.
- d) um modo de descrever a visão externa do sistema e suas interações com o mundo exterior, representando uma visão de alto nível da funcionalidade do sistema mediante uma requisição do usuário.
- e) um gráfico de atores montado sem a especificação de domínio, comunicações ou associações entre atores.
4

Q195492 • Engenharia de Software • UML • FCC • AL SP • Agente Técnico Legislativo
Na UML 2.0, o Diagrama de Comunicação e o de Sequência são dois tipos de diagrama de
- a) Estrutura Composta.
- b) Componente.
- c) Interação.
- d) Máquina de Estado.
- e) Objeto.
5

Q116028 • Engenharia de Software • UML • FGV • MEC • Analista de Sistemas
📖 Texto associado ▼

A figura abaixo ilustra um Diagrama de Casos de Uso e é utilizada no desenvolvimento de projetos de sistemas, utilizando ferramentas da Análise Orientada a Objetos.
O relacionamento entre o ator Cliente e o caso de uso Comprar um produto, é denominado e definido como:
- a) Associação / uma funcionalidade do sistema do ponto de vista do usuário
- b) Generalização / uma funcionalidade do sistema do ponto de vista do usuário
- c) Associação / uma funcionalidade do sistema do ponto de vista do relacionamento
- d) Globalização / uma funcionalidade do sistema do ponto de vista do relacionamento
- e) Generalização / uma funcionalidade do sistema do ponto de vista do relacionamento
6

Q121565 • Engenharia de Software • UML • Quadrix • DATAPREV • Analista de Tecnologia da Informação
O diagrama de atividades da UML tem um papel semelhante ao dos fluxogramas, mas a principal diferença é que os diagramas de atividades suportam comportamento paralelo. O nome dado à figura do diagrama de atividades que demonstra comportamento paralelo e que aceita um fluxo de entrada e vários fluxos concorrentes de saída é:
- a) Junção
- b) Intercalação.
- c) Ação.
- d) Separação
- e) Decisão.
7

Q257857 • Engenharia de Software • UML • FCC • TJ SE • Técnico Judiciário Programação de Sistemas
Em um Diagrama de Atividades da UML, o desvio representa
- a) uma condição que determina caminhos diferentes mutuamente exclusivos para uma atividade.
- b) a transição de um comportamento condicional, indicando um único caminho de saída.
- c) uma separação que determina caminhos diferentes executados em paralelo.
- d) a junção de todas as transições, originadas por uma separação, que tenham terminadas as atividades.
- e) os relacionamentos entre estados e atividades.
8

Q628928 • Informática • UML • FUNRIO • IFB BA • Tecnólogo
O diagrama de interação da UML cujo enfoque está na ordem temporal das mensagens trocadas entre os objetos é o diagrama de
- a) atividade.
- b) colaboração.
- c) comunicação.
- d) sequência.
- e) transição de estados.
9

Q155430 • Engenharia de Software • UML • FCC • TRT 18a Região • Analista Judiciário Tecnologia da Informação
Se em algum ponto de um Caso de Uso houver a necessidade de inserir incondicionalmente um cenário contido em outro Caso, deve-se usar o relacionamento de dependência estereotipado como
- a) <<realize>>.
- b) <<extend>>.
- c) <<generalize>>.
- d) <<enumeration>>.
- e) <<include>>.
10

Q233245 • Engenharia de Software • UML • FCC • TRE CE • Programador de Computador
Em UML, os diagramas de Caso de Uso tem por objetivo
- a) representar os atributos e operações de uma classe ou objeto.
- b) mostrar o fluxo de mensagens de uma atividade do sistema para outra.
- c) capturar funcionalidades e requerimentos do sistema.
- d) exibir uma interação entre um conjunto de objetos e seus relacionamentos.
- e) representar o estado ou situação em que um objeto pode se encontrar no decorrer da execução de processos de um sistema.
