Questões de Concursos Analista de Planejamento Engenharia Mecânica

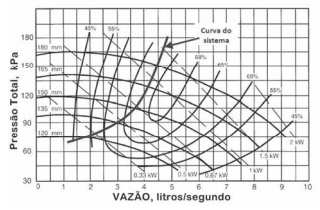

Se forem empregadas duas bombas como essa em um arranjo em série, então, na operação simultânea dessas bombas, a vazão de água no circuito será elevada para 4,5 L/s, enquanto cada bomba, isoladamente, desenvolverá uma potência de aproximadamente 0,67 kW.

Os quatorzes reticulados cristalinos de Bravais representam as possibilidades de preenchimento dos sete reticulados cristalinos por átomos. Entre elas, a estrutura CCC (cúbica de corpo centrado) é a que apresenta o empacotamento atômico mais compacto possível.

As molas mecânicas podem ser bastante úteis em projetos mecânicos, fornecendo flexibilidade a uma máquina e, em alguns casos, promovendo a aplicação controlada de força ou torque. Um tipo de mola bastante utilizado é a mola helicoidal de compressão de fio redondo. Nesse tipo de mola, a determinação das tensões é calculada a partir do efeito de curvatura, que é responsável por aumentar a tensão no lado externo da mola e reduzi-la em seu lado interno.

Quando a bomba centrífuga está afogada, é indispensável mantê-la escorvada.

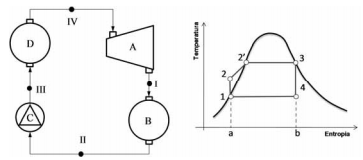

O componente representado por A corresponde à turbina a vapor usada no ciclo que realiza o processo IV-I, indicado no diagrama T-s pelo processo 3-4.

Uma máquina de absorção de queima direta é indicada para aplicações de cogeração, em que o calor residual do processo está disponível e pode ser diretamente fornecido ao equipamento de absorção. Já as máquinas de queima indireta utilizam a queima de algum gás combustível em um queimador acoplado ao gerador do ciclo.

Considere que uma barra em L, idealmente indeformável e sem peso, esteja em equilíbrio estático e que existam sobre essa barra duas forças atuando em um ponto A e outras três forças atuando em um ponto B. Se A e B são pontos distintos dessa barra, então a resultante das forças em A e a resultante das forças em B têm a mesma linha de ação.

Duas medidas comuns para a longevidade de mancais de contato rolante são o número de revoluções do anel interno e o número de horas de uso a uma velocidade angular padronizada, ambos até a primeira evidência tangível de fadiga. Os gráficos dessas medidas são analisados para cargas e confiabilidades especificadas, sendo possível selecionar o mancal correto de acordo com os critérios de projeto.

Entre os componentes da torre de resfriamento mostrada na figura são corretamente identificados: o enchimento -04, o ventilador -06 e o eliminador de gotas -03.

Ao analisar dinamicamente um sistema mecânico com vários graus de liberdade, deve-se optar pela formulação modal, que estuda o sistema como um conjunto de equações diferenciais dependentes. Essas equações utilizam os modos de vibração do sistema.

No componente B ocorre a expansão do gás refrigerante, representado no diagrama T-s pelo processo 3-4. Essa expansão pode ser obtida utilizando-se uma válvula termostática que controla a vazão de refrigerante em função do superaquecimento do gás na entrada do compressor.

A análise cinemática de mecanismos objetiva o estudo das velocidades e acelerações dos elementos constituintes desses mecanismos. Para isso, podem ser utilizados métodos analíticos, gráficos e computacionais. Um dos métodos analíticos utilizados para determinação de velocidades consiste em realizar projeções de velocidade em pontos diferentes de um mesmo corpo rígido, iguais em relação à reta por eles definida.

Considerando que a vazão da bomba possa ser modificada pelo ajuste de sua frequência de rotação e que a potência real consumida pela bomba no ponto de operação definido pela situação apresentada é de 0,5 kW, então, caso a vazão de água fosse duplicada, a potência consumida aumentaria para 4 kW.

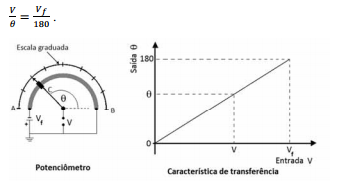

função de transferência para o sistema de ordem zero (potenciômetro linear) com as características de transferência apresentadas na figura abaixo é expressa pela equação

É correto afirmar que o circuito mostrado na figura B representa o circuito equivalente de Thevenin do circuito apresentado na figura A, no qual a resistência R_th a ser introduzida deve ser igual a 8 ?.

Se a vazão de ar deve ser aumentada para 72.000 m³/h, então o variador de frequência ( VF ) deverá ser ajustado para que o ventilador opere na rotação de 3.000 rpm.

O desempenho térmico da torre de resfriamento vai depender, principalmente, da temperatura de bulbo úmido do ar na sua entrada. A temperatura de bulbo seco e a umidade relativa do ar na entrada da torre impactarão consideravelmente o desempenho térmico dessa torre.

O tratamento de cementação somente deve ser realizado em peças de aço-carbono com teor de carbono acima de 0,6%.

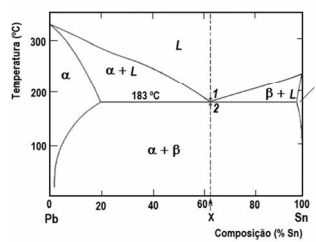

A transformação da liga X (61,9% Pb – 38,1% Sn) do ponto 1 para o 2, a 183 ºC, conforme ilustrada no diagrama abaixo, é denominada reação eutética e resulta em uma microestrutura laminar formada pelas fases sólidas a e ß.

Aços-liga de baixo teor em liga caracterizam-se por estarem sujeitos, durante o revenimento após a têmpera, ao fenômeno denominado "fragilidade do revenido". Esse fenômeno ocorre ao aquecer esse tipo de aço entre 375 ºC e 575 ºC ou quando eles são resfriados lentamente nessa faixa de temperatura.
