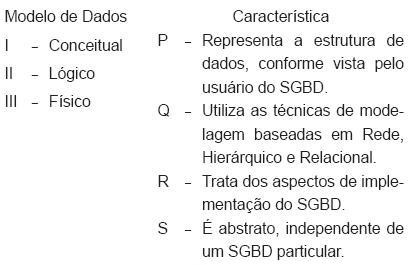

Um Modelo de Dados corresponde a uma descrição formal da estrutura de um banco de dados. Com relação à Modelagem de Dados, relacione os modelos, apresentados na coluna da esquerda, à respectiva característica, entre as indicadas na coluna da direita.


Estão corretas as associações

Seja o seguinte modelo lógico (relacional) para um dado SGBD onde os atributos sublinhados indicam as chaves primárias de cada uma das respectivas tabelas:

Departamento (código-departamento, sigla-departamento)

Empregado (cpf, nome-empregado, sexo, código-departamento, valor-hora)

Projeto (código-projeto, descrição-projeto, valor-projeto)

Sabendo-se que um empregado pode participar de mais de um projeto em uma mesma data, se se quiser modelar um quadro de horas que permita informar o número de horas de um empregado em um projeto, em um determinado período, devemos alterar o modelo da seguinte forma:

Observe o banco de dados composto pelas relações a seguir, em que atributos sublinhados indicam a chave primária, e atributos em itálico apontam as chaves estrangeiras.



Com base nisso, pode-se afirmar que

I - um funcionário está alocado em um departamento;
II - podem existir valores nulos para o atributo "NrMatric";
III - pode haver mais de um departamento com o mesmo ramal;
IV - um funcionário possui um cargo;
V - pode haver mais de um cargo com o mesmo ValorSalario.

São corretas APENAS as afirmações

A tabela Pedido de um banco de dados relacional de pedidos de uma empresa possui os seguintes campos:

Número do Pedido
Número do Gerente de Contas
Descrição do Pedido
Contador de Pedido
Data de Cadastro

Nenhum dos campos da tabela aceita nulo ou pode ser deixado vazio. Cada Pedido tem um número único por gerente de contas, mas pedidos de gerentes diferentes podem ter o mesmo número. Cada gerente é identificado por um único número. O campo Contador se refere a um sequencial único, não existindo dois pedidos com o mesmo valor para o campo Contador. O campo Data de Cadastro não apresenta nenhuma restrição sobre o campo Número do Pedido e viceversa. As seguintes combinações de campos estão sendo consideradas para formar a chave primária para a tabela Pedido:

I - Número do Pedido;

II - Número do Pedido e Número do Gerente de Contas;

III - Número do Pedido e Data de Cadastro;

IV - Contador do Pedido.

São chaves primárias adequadas apenas:

Analise as afirmativas abaixo a respeito da modelagem relacional e sua implementação em bancos de dados relacionais.

I - O relacionamento de uma entidade fraca com a entidade da qual ela depende é sempre um relacionamento um para um.

II - A especificação de chaves estrangeiras para atributos de uma tabela T em relação a ela própria é uma característica necessária nos bancos de dados para a tradução de diagramas de entidade-relacionamento que contêm relacionamentos do tipo autorrelacionamento.

III - Se uma relação está na segunda forma normal, todo atributo que não seja chave deve ser totalmente dependente da chave primária.

Está(ão) correta(s) a(s) afirmativa(s)

Considere as afirmativas abaixo sobre a modelagem entidaderelacionamento.
I - Entidades fracas são aquelas onde seu identificador é composto não somente por seus atributos, mas também pelos relacionamentos dos quais a entidade participa.

II - Um relacionamento ternário (entre três entidades) sempre terá como cardinalidade mínima, para cada uma das entidades, o valor 1.

III - Através de uma especialização é possível atribuir propriedades particulares a um subconjunto das ocorrências de uma entidade genérica.

IV - Para que seja possível modelar um relacionamento entre uma entidade A e um grupamento de duas entidades E1 e E2, que têm entre elas um relacionamento B, já existente, deve-se transformar o relacionamento B em uma entidade associativa C e, então, relacioná-la com a entidade A.

V - Os relacionamentos somente podem conter atributos próprios se estes forem identificadores.
Estão corretas apenas as afirmativas:

Com base no modelo apresentado, analise as seguintes consultas:

I - verificar a profissão da pessoa que tem um dado dependente;

II - verificar que profissões são exercidas por pessoas do sexo feminino (supondo que o atributo código-sexo para esta descrição seja igual a 1);

III - verificar que profissões são exercidas por pessoas do sexo masculino (supondo que o atributo descrição-sexo contenha este string);

IV - verificar que profissões só são exercidas por pessoas do sexo feminino;

V - verificar a profissão de um dado dependente.

Quais das consultas acima podem ser respondidas?

Qual dos seguintes modelos entidade-relacionamento representa o esquema relacional apresentado?

Com base no modelo acima, assinale a afirmativa INCORRETA.

Suponha que o modelo foi alterado da seguinte forma:

• Alteração da tabela Pessoa, que passa a ter os atributos (cpf, identidade, nome-pessoa, código-sexo)
• Inclusão da tabela Pessoa_Profissão com os atributos (cpf, código-profissão)
