Simulado: Prova de UML – Analista de Controle Externo TCU Engenharia de Software

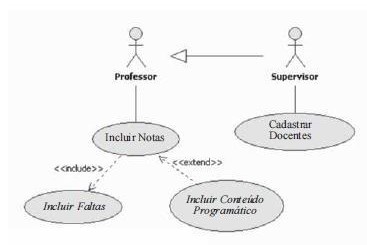

De acordo com o diagrama, estão corretas as seguintes afirmações: o ator Supervisor é uma especialização do ator Professor; o caso de uso Incluir Faltas é abstrato e pode ser acionado pelo ator Supervisor; o caso de uso Incluir Conteúdo Programático é abstrato e representa um segmento opcional de comportamento.

Na UML 2.0, o diagrama de interação geral é utilizado para modelar colaborações, conjunto de instâncias que cooperam entre si para uma função específica; o diagrama de máquina de estados representa estados de um caso de uso de um subsistema ou de um sistema completo; e o diagrama de tempo demonstra a mudança de estado de um objeto, ao longo do tempo decorrente de eventos externos.

Nesse diagrama, é uma interface do tipo fornecida que descreve um serviço implementado; e é uma interface do tipo requerida. Tas interfaces podem ser substituídas, sem prejuízo, pelos relacionamentos de dependência e realização, respectivamente.

VORD (viewpoint-oriented requeriments definition) é um framework para levantamento de requisitos, que consiste em realizar brainstorm no qual os stakeholders sugerem pontos de vista usando como técnica de cenários os diagramas de bolha e, para técnica de ponto de vista, os diagramas usecase.

Os requisitos podem ser classificados como de domínio, funcionais, não funcionais, permanentes ou consequentes. Os requisitos de domínio podem ser uma declaração explícita do que o sistema não deve fazer ou, ainda, uma característica que o mesmo tenha de ter, como, por exemplo, a de, no máximo, 100 MB de tamanho; os funcionais detalham recursos que devem ser realizados pelo sistema; os permanentes originam-se da atividade principal da orientação; os consequentes são requisitos voláteis e podem se modificar ao longo do desenvolvimento do sistema.

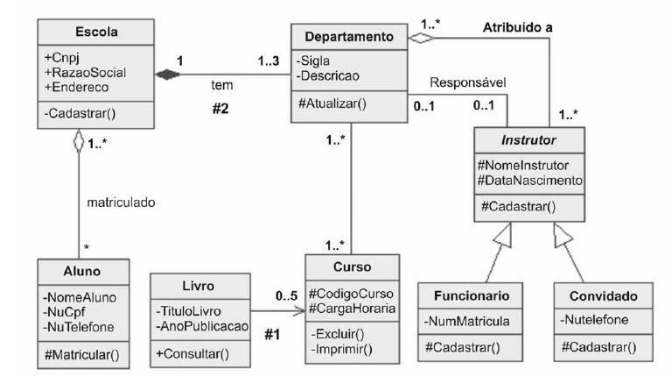

Na associação do tipo agregação composta identificado por #2, uma instância da classe Departamento pertence exclusivamente a uma única instância composta em Escola, e um objeto da classe Escola pode relacionar-se com, no máximo, três objetos da classe Departamento.

O método #Cadastrar() da classe Instrutor tem visibilidade do modo protegido tal que somente a classe possuidora Instrutor pode utilizá-lo.

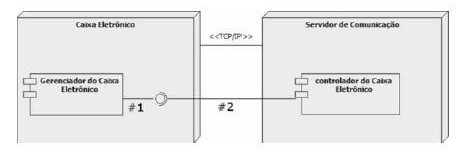

Na figura, um diagrama UML de implantação é modelado juntamente com um diagrama de componentes, ambos voltados para a modelagem de aspectos físicos e estáticos de sistemas orientados a objetos.

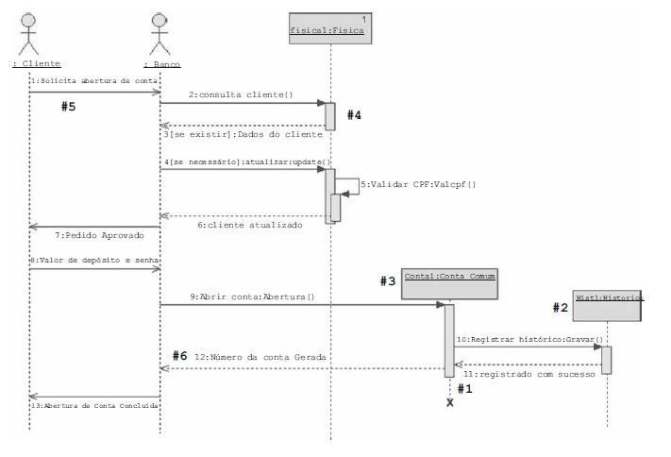

No referido diagrama, o número 1 no canto superior direito dentro do objeto : indica que esse objeto é unitário tal que, em padrões de projeto, pode ser classificado como do tipo singleton; # é uma mensagem de retorno sem disparo de método; e # é uma mensagem simples entre atores que indica somente a ocorrência de um evento
