1Q111193 | Engenharia de Software , UML, Analista de Informática, SPTrans, VUNESP

No diagrama de estados e transições da UML, um estado de ponto de escolha dinâmico é representado por um _______________ , de onde partem________________ ou mais possíveis transições.

Assinale a alternativa que preenche, correta e respectiva- mente, as lacunas do texto.

✂️ a) círculo vazio … duas
✂️ b) círculo vazio … quatro
✂️ c) círculo cheio … duas
✂️ d) triângulo vazio … duas
✂️ e) triângulo cheio … quatro

2Q112837 | Engenharia de Software , UML, Analista de Informática, SPTrans, VUNESP

Texto associado.

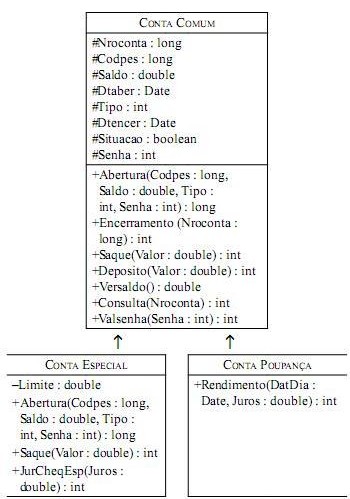

Considere o diagrama de classes apresentado na figura a seguir
para responder às questões de números 42 e 43.

Imagem 025.jpg

Assinale a alternativa que apresenta, correta e respectivamente, um método e um atributo.

✂️ a) Saldo; JurCheqEsp.
✂️ b) Versaldo; Valsenha.
✂️ c) Nroconta; Codpes.
✂️ d) Saque; Encerramento.
✂️ e) Rendimento; Limite.

3Q113545 | Engenharia de Software , UML, Analista de Informática, SPTrans, VUNESP

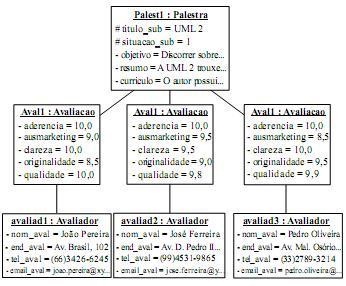

Observe a figura a seguir.

Imagem 026.jpg

Assinale a alternativa que apresenta corretamente o diagrama UML mostrado na figura.

✂️ a) Casos de Uso.
✂️ b) Atividades.
✂️ c) Mensagens.
✂️ d) Objetos.
✂️ e) Dados.

4Q113915 | Engenharia de Software , UML, Analista de Informática, SPTrans, VUNESP

No diagrama de estados e transições da UML, uma atividade está sempre associada a um Estado, enquanto uma ação está associada à Transição. A cláusula que representa as ações realizadas no momento em que o objeto assume o Estado em questão é
