, julgue os itens subsecutivos. O valor da capacitância no circuito é superior a 250 mF.
A figura acima representa um circuito básico de chopper step-down, em que todos os elementos de circuitos são ideais. Acerca do funcionamento desse circuito, julgue os próximos itens.
A tensão de saída v0 do circuito é inadequada para alimentar cargas como um motor CC, porque esse tipo de carga requer corrente quase sem pulsos, o que é praticamente impossível de se obter na saída do circuito em questão.
Considere que determinada unidade consumidora seja alimentada por um sistema trifásico de energia, conectado em estrela aterrada, com tensão de fase correspondente a 127 V e que tenha ocorrido um curto-circuito entre dois terminais de uma tomada dessa unidade. Em relação a essa situação hipotética, julgue os itens seguintes.
Caso a tensão pré-falta nos terminais da tomada seja de 220 V, conclui-se que ocorreu uma falta bifásica.
Considerando que determinado motor de indução deva ser conectado à rede elétrica, julgue os itens que se seguem.
A utilização de um soft-starter permite reduzir a corrente de partida do motor.
Considere que determinada unidade consumidora seja alimentada por um sistema trifásico de energia, conectado em estrela aterrada, com tensão de fase correspondente a 127 V e que tenha ocorrido um curto-circuito entre dois terminais de uma tomada dessa unidade. Em relação a essa situação hipotética, julgue os itens seguintes.
Para calcular a corrente de falta, podem-se utilizar componentes simétricas. No caso de curto-circuito entre dois terminais de uma tomada, é suficiente considerar as componentes de sequência positiva do circuito elétrico afetado.
O circuito acima, constituído de componentes eletrônicos analógicos como diodos e capacitores, todos ideais, é alimentado por uma fonte senoidal, cuja tensão, em volts, é e(t)=E msen(. t). Em relação ao funcionamento desse circuito, julgue os itens subsequentes.
Caso a capacitância C2 seja igual a C1, então, em regime permanente, o pico da tensão sobre Cv será exatamente igual a 0,5Em.
Considerando que determinado motor de indução deva ser conectado à rede elétrica, julgue os itens que se seguem.
A chave estrela-triângulo é uma opção para reduzir a corrente de partida do motor, caso ele seja monofásico.
A figura acima representa um circuito básico de chopper step-down, em que todos os elementos de circuitos são ideais. Acerca do funcionamento desse circuito, julgue os próximos itens.
A finalidade do diodo no circuito é fornecer um caminho para a circulação da corrente na carga, na situação em que a chave S estiver aberta.
Em relação a subestações de energia e seus equipamentos elétricos, julgue os itens subsequentes.
O princípio de funcionamento de um relé de impedância baseia-se na Lei de Faraday, pois opera exclusivamente com sinais magnéticos.
Considere que um transformador monofásico apresente as seguintes características: potência nominal de 3 kVA, tensão nominal primária de 1 kV e tensão nominal secundária de 100 V. Considere, ainda, que o sistema por unidade (pu) utilize os valores nominais do transformador como valores de base. De acordo com essas informações, julgue os itens subsecutivos.
Se o transformador apresentar impedância do ramo série equivalente a 10/3 ? O referida ao lado de alta tensão, esse valor corresponderá a 0,01 pu.
Em relação ao circuito elétrico apresentado na figura acima, que é alimentado por duas fontes CC, julgue os próximos itens.
A tensão nodal V3 pode ser calculada corretamente como a soma de uma tensão de 6 V e outra de 3 V, totalizando 9 V. A contribuição de 6 V é uma parcela devida à fonte de 24 V, enquanto a parcela de 3 V é proporcionada pela fonte de 12 V.
A respeito de instalações elétricas de baixa tensão, julgue os itens subsequentes.
A utilização de equipamentos de proteção individuais e coletivos, quando for o caso, e a obrigatoriedade de que diagramas elétricos atualizados estejam acessíveis à equipe técnica são exigências de segurança previstas na legislação pertinente.
Com relação às características de materiais utilizados na engenharia elétrica, julgue os itens seguintes.
Quando um dielétrico apolar é submetido a um campo elétrico forte em uma única direção, há deslocamentos da nuvem eletrônica (com carga negativa), e do núcleo (com carga positiva), sendo que essas cargas se movem em direções perpendiculares à direção do campo elétrico. Com isso, as várias moléculas do material formarão dipolos elétricos individuais que constituirão um dipolo equivalente total em direção perpendicular ao campo elétrico.

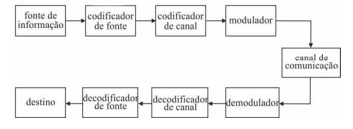

A capacidade do canal de comunicação digital deve atender aos requisitos do teorema de Shannon-Hartley, como largura de faixa de canal e relação sinal-ruído (branco gaussiano).
Sabendo que a transformada de Laplace bilateral de x(t) é definido
, julgue os itens que se seguem.
A transformada de Laplace da função x(t)=3e 2t u(t), em que U( T ) é a função degrau unitário, converge quando a parte real da variável s for maior que -2.
A respeito das características de um motor elétrico, julgue os itens a seguir.
O motor elétrico, seja síncrono ou de indução, tem seu funcionamento embasado na Lei de Faraday. Essa lei, entretanto, não é válida para a máquina de corrente contínua.
Um fio infinitamente longo, disposto ao longo do eixo y em um sistema de coordenadas cartesianas xy é percorrido por uma corrente I 1 constante igual a 5 A. Uma espira retangular com lados b e c, disposta no plano xy, conforme indicado na figura acima, é percorrida por uma corrente I 2, também constante e igual a 2A. Com base nessas informações e considerando que a = 20 cm, b = 10 cm, c = 10 cm e que a permeabilidade magnética no ar µ0 seja igual a 4p × 10 -7 H/m, julgue os itens a seguir.
A intensidade da indução magnética no centro da espira é igual a 4 µWb/m2 .
Uma onda plana uniforme propaga-se do meio 1 e incide de forma oblíqua em uma interface plana, conforme ilustrado na figura acima. Ao incidir nessa interface, parte da onda é transmitida para o meio 2 e outra parte é refletida no próprio meio 1. Ambos os meios são sem perdas, não magnéticos (µ1 = µ2 = µ0), e o meio 1 tem permissividade relativa igual a três vezes à do meio 2. Na figura, é mostrado o sentido dos campos magnéticos refletido (H r) e transmitido (Ht), mas não o dos campos elétricos.
Considerando essas informações, julgue os itens que se seguem.
Na situação apresentada, o ângulo de Brewster ocorre quando
.
Uma onda plana uniforme propaga-se do meio 1 e incide de forma oblíqua em uma interface plana, conforme ilustrado na figura acima. Ao incidir nessa interface, parte da onda é transmitida para o meio 2 e outra parte é refletida no próprio meio 1. Ambos os meios são sem perdas, não magnéticos (µ1 = µ2 = µ0), e o meio 1 tem permissividade relativa igual a três vezes à do meio 2. Na figura, é mostrado o sentido dos campos magnéticos refletido (H r) e transmitido (Ht), mas não o dos campos elétricos.
Considerando essas informações, julgue os itens que se seguem.
A partir das informações apresentadas, é correto concluir que os campos elétricos estão no mesmo plano de incidência.
Em relação ao circuito elétrico apresentado na figura acima, que é alimentado por duas fontes CC, julgue os próximos itens.
A corrente I1 não representa a corrente gerada apenas pela fonte de 12 V, já que seu valor também tem contribuição da fonte de 24 V.
