Na UML 2.0, o Diagrama de Comunicação e o de Sequência são dois tipos de diagrama de
Em um Diagrama de Atividades da UML, o desvio representa
Se em algum ponto de um Caso de Uso houver a necessidade de inserir incondicionalmente um cenário contido em outro Caso, deve-se usar o relacionamento de dependência estereotipado como
Em UML, os diagramas de Caso de Uso tem por objetivo
Sobre a UML e seus diagramas, é correto afirmar:
Instruções: Para responder as questões de números 53 a 55,
considere a versão mais atual da UML e o texto
abaixo.
Pretende-se criar um controle de processos jurídicos. As
situações nas quais estes possam vir a ser enquadrados, bem
como os eventos que mudam essas situações devem ser
diagramados. Os processos possuem identidades únicas e
devem ser relacionados aos interessados, sendo estes últimos
subclassificados em processos de pessoas físicas ou jurídicas.
Portanto, ao classificar os processos, o atributo "interessado"
deve ser integrante dessa classe.
O conceito subentendido na subclassificação de interessados físicos ou jurídicos é o de
Na UML os diagramas servem para capturar diferentes visões do sistema. NÂO é um diagrama UML:
Atenção: As questões de números 32 a 34 referem-se à UML 2.0.
É empregado para a modelagem dos aspectos físicos de um sistema OO. Mostra a configuração dos nós de processamento em tempo de execução e os artefatos que nele existem. Trata-se do diagrama de
Em um diagrama de classes, considere que Seguridade e Imóveis herdam características de Ativos. A classe ItemSuportado é super-classe de Imóveis mas não de Ativos. Nesse cenário, o relacionamento geral em que se envolve Imóveis caracteriza-se por
Considere os diagramas da UML 2:
I. Classe.
II. Sequência.
III. Atividade.
IV. Máquina de Estado.
V. Pacote.
Considere os tipos C = Comportamental e E = Estrutural. A correta associação dos diagramas I, II, III, IV e V com seus tipos é, respectivamente,
A questão a seguir refere-se a UML:
O Diagrama de Caso de Uso NÃO tem como objetivo:
Para captar os requisitos funcionais de um sistema pode- se utilizar a UML. O diagrama mais adequado para essa finalidade é o diagrama de
A questão a seguir refere-se a UML:
Considere:
I. UML não é um método de desenvolvimento, pois não determina o que fazer ou como desenhar o sistema, e sim, uma linguagem ou notação de diagramas para especificar, visualizar e documentar modelos de software orientados a objetos.
II. As visões mostram diferentes aspectos do sistema que está sendo modelado. Por meio de seus diagramas, cada uma das visões definidas mostrará aspectos particulares do sistema, dando enfoque a ângulos e níveis de abstrações diferentes permitindo, dessa forma, que uma figura completa do sistema possa ser construída.
III. Não havendo sobreposição entre seus diagramas, as visões podem servir de ligação entre a linguagem de modelagem e o método/processo de desenvolvimento escolhido.
IV. Cada modelo de elemento possui uma representação gráfica distinta, sendo que um mesmo elemento pode existir em diversos diagramas, desde que submetidos às regras para definir que elementos poderão ser mostrados em cada tipo de diagrama.
Está correto o que consta em
Em UML, são diagramas feitos para facilitar a comunicação com os futuros usuários do sistema, e com o cliente, sendo especialmente úteis para determinar os recursos necessários que o sistema deve ter, mas não são adequados para representar o desenho e não podem descrever os mecanismos internos de um sistema. São diagramas de
No âmbito das máquinas de estados, um relacionamento entre dois estados, indicando que um objeto em um determinado estado realizará certas ações e entrará em outro estado, dependendo da ocorrência de algum evento e da satisfação de alguma condição, é chamado de
São os meios utilizados para a visualização dos blocos de construção da UML e representam graficamente um conjunto de elementos, além de permitir a visualização do sistema sob diferentes perspectivas. Essa é a definição de:
O diagrama de classes da UML descreve os tipos de objetos presentes no sistema e os vários tipos de relacionamentos estáticos existentes entre eles. Mostram também as propriedades e as operações de uma classe e as restrições que se aplicam à maneira como os objetos estão conectados. Em relação aos termos utilizados no desenho do diagrama de classes, é correto afirmar:
OBJETIVO E REQUISITOS DE MODERNIZAÇÃO
DE PROCESSOS E DE TI EM ÓRGÃO DA
ESFERA GOVERNAMENTAL
OBJETIVO:
O Ministério Público do Governo Federal de um país deseja modernizar seu ambiente tecnológico de informática. Para tanto, adquirirá equipamentos de computação eletrônica avançados e redefinirá seus sistemas de computação, a fim de agilizar seus processos internos e também melhorar seu relacionamento com a sociedade.
REQUISITOS PARA ATENDER AO OBJETIVO:

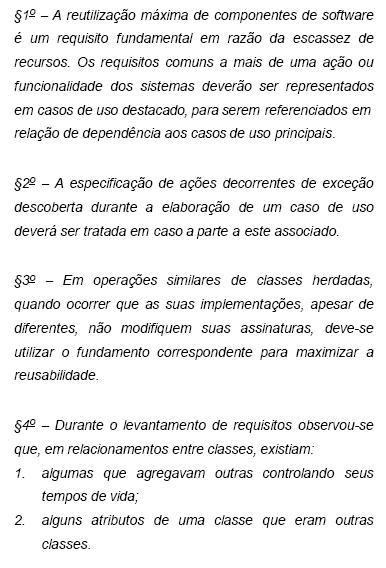

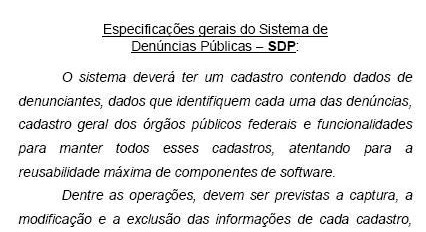

Orientação a objeto:
No caso dos trâmites processuais, maior clareza na visualização das tarefas executadas em cada departamento pode ser dada em um diagrama de
OBJETIVO E REQUISITOS DE MODERNIZAÇÃO
DE PROCESSOS E DE TI EM ÓRGÃO DA
ESFERA GOVERNAMENTAL
OBJETIVO:
O Ministério Público do Governo Federal de um país deseja modernizar seu ambiente tecnológico de informática. Para tanto, adquirirá equipamentos de computação eletrônica avançados e redefinirá seus sistemas de computação, a fim de agilizar seus processos internos e também melhorar seu relacionamento com a sociedade.
REQUISITOS PARA ATENDER AO OBJETIVO:
Orientação a objeto:
Em relação à especificação das atividades que deverão ser executadas no caso de falsa denúncia, o caso de uso "aceitar denúncia", em sua especificação, deve
OBJETIVO E REQUISITOS DE MODERNIZAÇÃO
DE PROCESSOS E DE TI EM ÓRGÃO DA
ESFERA GOVERNAMENTAL
OBJETIVO:
O Ministério Público do Governo Federal de um país deseja modernizar seu ambiente tecnológico de informática. Para tanto, adquirirá equipamentos de computação eletrônica avançados e redefinirá seus sistemas de computação, a fim de agilizar seus processos internos e também melhorar seu relacionamento com a sociedade.
REQUISITOS PARA ATENDER AO OBJETIVO:
Orientação a objeto:

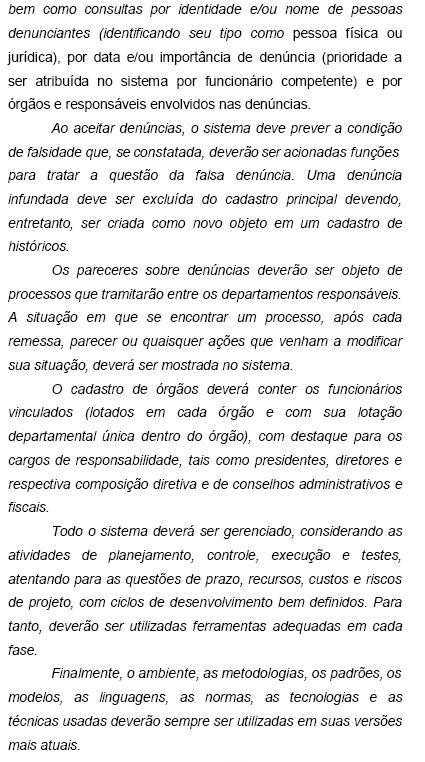

Considere a frase: "A situação em que se encontrar um processo, após cada remessa, parecer ou quaisquer ações que venham a modificar sua situação, deverá ser mostrada no sistema". O diagrama mais adequado para a representação desta condição é o de
