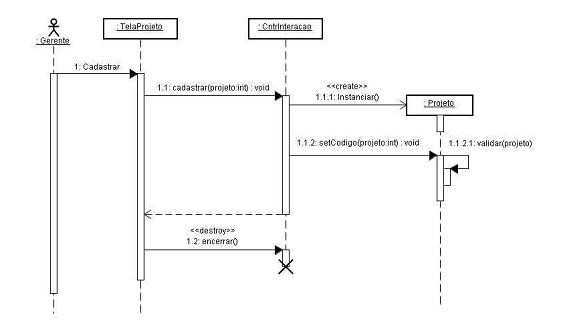

No diagrama UML abaixo, há três instâncias de classes; foram dados nomes a essas instâncias; essas instâncias foram criadas na interação descrita; uma dessas instâncias é destruída na interação descrita; há uma autochamada, e um retorno é representado por uma seta pontilhada.

Com relação a diagramas de estados da UML, assinale a opção correta.

UML é um método para desenvolvimento de software que foi proposto para ser aplicado à análise e projeto de software orientados a objetos.

Requisitos descrevem um acordo ou contrato entre duas partes, especificando, entre outros aspectos, o que o sistema de software deve fazer para ser aprovado em um teste de aceitação.

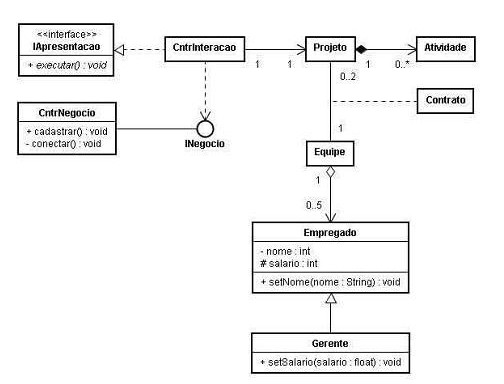

No diagrama UML abaixo, CntrInteracao implementa uma interface; há uma classe de associação; cada instância de Atividade só pode existir se ligada a uma instância de Projeto; cada instância de Empregado pode existir, mesmo que não ligada a uma instância de Equipe; o método Executar é público; e o atributo Salario pode ser acessado a partir do método setSalario.

Assinale a opção correta acerca de UML.

A engenharia de software objetiva responder à necessidade de produção sistemática de software que atenda a requisitos técnicos, garantindo determinado nível de qualidade, a determinado custo. Acerca do emprego da engenharia de software no desenvolvimento de aplicações e bancos de dados, julgue os itens que se seguem.

Na UML, uma dependência é uma relação semântica entre duas coisas, tal que uma modificação de uma coisa pode afetar a semântica da outra coisa.

A respeito das visões definidas pela UML (unified modeling language), julgue os itens a seguir.

Na visão do modelo estrutural, estruturas estáticas como classes, objetos e relacionamentos são modeladas utilizando-se diagramas UML como o de distribuição e o de componentes.

O objetivo principal de um diagrama de pacotes é agrupar os pacotes em classes. Esse tipo de diagrama pode usar dependências.

As características a seguir estão corretas para um modelo construído com a UML: pacotes contêm colaborações; as colaborações estão documentadas via diagramas de interação e diagramas de classe; as colaborações descrevem realizações de casos de uso; os padrões de projeto (design patterns) empregados no modelo estão representados via colaborações parametrizadas.

A respeito das visões definidas pela UML (unified modeling language), julgue os itens a seguir.

O modelo comportamental representa aspectos dinâmicos do sistema, além de mostrar as interações ou colaborações entre os vários elementos estruturais. Para isso, a UML define os diagramas de estado, de seqüência, de colaboração e de atividade.

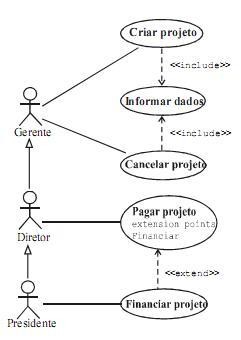

No diagrama UML ao lado, o ator Presidente está relacionado ao caso de uso Criar projeto; o caso de uso Informar dados contém comportamento comum a dois casos de uso; o caso de uso Pagar projeto estende o comportamento Financiar projeto e Cancelar projeto é abstrato.

Considere que se deseja desenvolver um sistema para controle de caixa de supermercado tendo como base um computador que registra os produtos vendidos, interagindo com dispositivos de entrada e saída tais como impressora, teclado e leitora de código de barras. Esse sistema deve interagir também com o operador do caixa e com um banco de dados do estabelecimento. A partir dessas informações, julgue os itens que se seguem.

Em uma análise orientada a objetos, é comum o uso de UML para modelar o sistema. A descrição do processo de compra de uma mercadoria do supermercado, por meio de uma seqüência de eventos entre os objetos do sistema, é realizada mediante diagramas de casos de uso em UML.

A respeito das visões definidas pela UML (unified modeling language), julgue os itens a seguir.

A visão do modelo de ambiente define os aspectos estruturais e comportamentais do ambiente no qual o sistema deve ser implementado.
