Em termos de documentação de software, o diagrama UML mais recomendado para documentar requisitos funcionais e as dependências entre eles é o
Questões de Concursos
selecione os filtros para encontrar suas questões de concursos e clique no botão abaixo para filtrar e resolver.
Publicidade
Na UML é uma forma de agregação com propriedade bem definida e tempo de vida coincidente da parte com o todo. Trata-se de
Indique se são verdadeiras ( V ) ou falsas ( F ) as seguintes afirmativas, a respeito da modelagem com diagrama de classes de UML:
( ) Uma relação de dependência entre uma interface e uma classe denota que a classe tem a responsabilidade de implementar os métodos declarados na interface.
( ) Uma relação de realização entre uma interface e uma classe denota que a classe tem a responsabilidade de implementar os métodos declarados na interface.
( ) Uma relação de herança denota que os métodos definidos em uma das classes (superclasse) passam a fazer parte da outra (subclasse).
( ) Uma relação de herança denota que os atributos definidos em uma das classes (superclasse) passam a fazer parte da outra (subclasse).
( ) A presença de métodos com assinaturas idênticas em classes relacionadas por herança caracteriza uma inconsistência.
( ) A presença de atributos com identificadores idênticos em classes relacionadas por herança caracteriza uma inconsistência.
Assinale a alternativa que indica a sequência correta, de cima para baixo.
Na máquina de estados, transição é
A figura acima é um exemplo de diagrama de transição de estados,
que permite modelar como o sistema responde a eventos internos e
externos, especificando o que acontece quando o evento ocorre. Ele
é útil para modelar o comportamento de sistemas de tempo real, já
que tais sistemas lidam com estímulos do ambiente. A respeito
desse assunto e da figura acima, julgue os próximos itens.
É possível criar um diagrama de transição de estados que descreva o ciclo de vida de um objeto em níveis de detalhe arbitrariamente simples ou complexos, dependendo das necessidades, pois não há a obrigação de ilustrar todos os eventos possíveis.
UML•
A figura acima mostra um diagrama de classes UML desenvolvido para um projeto em que ainda não se sabe em que linguagem será realizada a implementação. Sobre o diagrama, assinale a afirmação correta.
A linguagem UML possui vários tipos de diagramas. Sobre o diagrama de estado, analise as assertivas e assinale a alternativa que aponta as corretas.
I. Na grande maioria dos casos, o diagrama de estado para uma classe mostra os estados que os objetos dessa classe podem assumir e as transições que eles podem fazer de estado para estado.
II. Um diagrama de estado é ideal para a modelação de um atributo com duas características, quando o atributo possui poucos valores e quando o atributo tem restrições em transições autorizadas entre esses valores.
III. O diagrama de estado mostra os estados admissíveis que os objetos de uma dada classe podem assumir e as transições permitidas entre pares de estados.
IV. A modelagem dos estados de uma classe inicia-se com um modelo essencial e faz o mapeamento dele para uma tecnologia escolhida.
Com relação a UML 2, julgue os itens subsecutivos.
O diagrama de atividade, considerado independente do diagrama de máquina de estado, serve para descrever os passos a serem percorridos para a conclusão de uma atividade específica.
A figura acima é um exemplo de diagrama de transição de estados,
que permite modelar como o sistema responde a eventos internos e
externos, especificando o que acontece quando o evento ocorre. Ele
é útil para modelar o comportamento de sistemas de tempo real, já
que tais sistemas lidam com estímulos do ambiente. A respeito
desse assunto e da figura acima, julgue os próximos itens.
Na figura, A associa-se a uma ação de guarda, e B, a uma ação de transição.
Considere diversas agências (classe Agencia) de atendimento a reclamações trabalhistas espalhadas em vários pontos do Estado. Uma delas, a central (classe AgenciaCentral), tem atributos diferenciados, porém herda os demais atributos e operações de Agencia. O relacionamento entre essas classes é definido na UML como
UML•
No diagrama de classes UML, uma diferença entre associações do tipo agregação e composição é:
Em relação à análise e projetos orientados ao objeto, podemos estruturar um projeto considerando várias dimensões que envolvem várias fases. No caso da dimensão tempo, as fases poderiam ser: iniciação, elaboração, construção e transição. Considerando a dimensão componente, temos a realização de atividades ao longo das fases do processo de desenvolvimento, tais como: análise de requisitos, análise, projeto, implementação e teste. Assinale a alternativa que não indica diagrama relacionado à Análise de Requisitos.
Uma associação em UML representa
Considere o diagrama:
Na UML 2.0 os elementos X1 e X2 (semicírculo e círculo) representam, respectivamente,
Todos os diagramas a seguir representam as partes dinâmicas de um sistema, EXCETO:
Uma classe abstrata, de acordo com a UML,
Assinale a seguir a alternativa que apresenta somente tipos de diagramas utilizados pela UML (Unified Modeling Language).
Atenção: As questões de números 32 a 34 referem-se à UML 2.0.
Considerando-se os operadores de controle nos diagramas de sequência, o tipo de operador identificado pela tag alt indica
OBJETIVO E REQUISITOS DE MODERNIZAÇÃO
DE PROCESSOS E DE TI EM ÓRGÃO DA
ESFERA GOVERNAMENTAL
OBJETIVO:

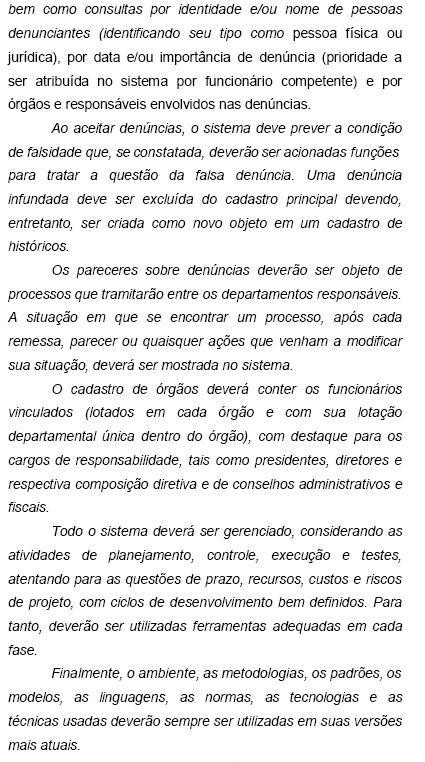

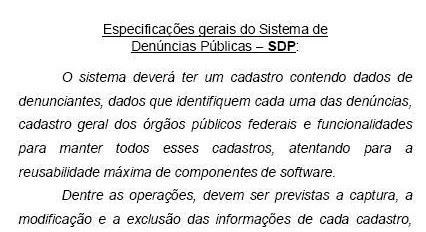

O Ministério Público do Governo Federal de um país deseja modernizar seu ambiente tecnológico de informática. Para tanto, adquirirá equipamentos de computação eletrônica avançados e redefinirá seus sistemas de computação, a fim de agilizar seus processos internos e também melhorar seu relacionamento com a sociedade.
REQUISITOS PARA ATENDER AO OBJETIVO:

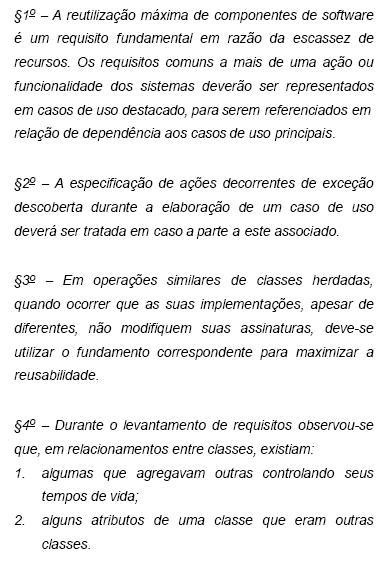

Orientação a objeto:
A priorização da denúncia deverá ser representada por um atributo na classe
Uma seta pontilhada saindo de um caso de uso a ser adicionado para um caso de uso base indica um relacionamento de
