Sobre um modelo E/R, considere:

I. Entidade é qualquer objeto sobre o qual pretendese registrar informações.

II. Um relacionamento pode ser considerado uma entidade.

III. Uma relação do modelo relacional tem o mesmo significado que um relacionamento.

Está correto o que consta em

Acerca de Entidade Fraca no Modelo Entidade- Relacionamento, marque a alternativa correta:

Em determinada empresa, um empregado trabalha somente em um departamento, e um departamento pode conter vários empregados. Que diagrama representa adequadamente essa situação?

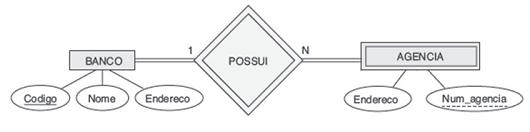

Em relação aos conceitos do modelo Entidade- Relacionamento, observe o diagrama ER abaixo e analise as seguintes afirmativas:



I. O atributo Num_agencia do tipo de entidade AGENCIA é conhecido como chave primária.

II. De acordo com as restrições de participação definidas, uma entidade de BANCO obrigatoriamente deve estar relacionada a pelo menos uma entidade de AGENCIA.

III. AGENCIA é um tipo de entidade fraca e POSSUI é um relacionamento identificador, cuja razão de cardinalidade é 1:N.

Marque a alternativa CORRETA:

No "MER" ? Modelo de Entidade Relacionamento,

Um modelo de entidade e relacionamentos foi criado com um total de Q entidades, sendo que cada entidade possui 2 relacionamentos 1:N com outras entidades quaisquer, e não há nenhum relacionamento com outra cardinalidade no modelo.

Usando-se os princípios de mapeamento entre o modelo ER e o modelo relacional, quantas tabelas deverá possuir o banco de dados relacional referente a esse modelo?

Considere três entidades X, Y e Z e a seguinte situação: para determinado par de instâncias de X e Y, há somente uma instância correspondente de Z; para determinado par de instâncias de X e Z, há somente uma instância correspondente de Y; para determinado par de instâncias de Y e Z, há somente uma instância correspondente de X. Conceitualmente, representa e resolve corretamente essa situação em um modelo E-R,

Supondo que os departamentos de cada órgão tenham identificações repetidas e que a unicidade de sua chave primária seja dependente da identificação do órgão, é correta, em um Diagrama E-R, a representação da entidade Departamento como:

Um esquema E-R (Entidade-Relacionamento) pode definir restrições que estejam de acordo com o conteúdo do banco de dados.

A restrição que mostra a quantidade de entidades que podem ser associadas por outra entidade através de um conjunto de relacionamentos é denominada

Considere o diagrama entidade-relacionamento:



Quanto à participação no relacionamento é correto afirmar que

Considerando as extensões aplicadas ao modelo E-R, quando um relacionamento binário RB entre duas entidades necessita ser relacionado a uma terceira entidade, RB se caracteriza como

O Modelo de dados é representado através de um modelo entidade-relacionamento - modelo ER, enquanto que o diagrama entidade-relacionamento (DER) constitui a representação gráfica do modelo ER. No que diz respeito à simbologia utilizada, para globalização/especialização e entidade associativa são empregados, respectivamente, os seguintes símbolos:

Sobre Grau de relacionamento, Nomes de papéis e Relacionamentos recursivos, analise as assertivas e assinale a alternativa que aponta a(s) correta(s).

I. O grau de um tipo relacionamento é o número de entidade que participa desse relacionamento.

II. Um tipo relacionamento de grau vinte é chamado de binário e um de grau trinta é ternário.

III. Os nomes de papéis são tecnicamente necessários em tipos relacionamentos em que todos os tipos entidades participantes são distintos.

IV. Cada tipo entidade que participa de um tipo relacionamento executa um papel particular no relacionamento. O nome do papel significa o papel que uma entidade participante de um tipo entidade executa em cada instância de relacionamento, e ajuda explicar o significado do relacionamento.

Um conjunto de um ou mais atributos, tomados coletivamente, para identificar unicamente uma tupla numa relação, é denominado

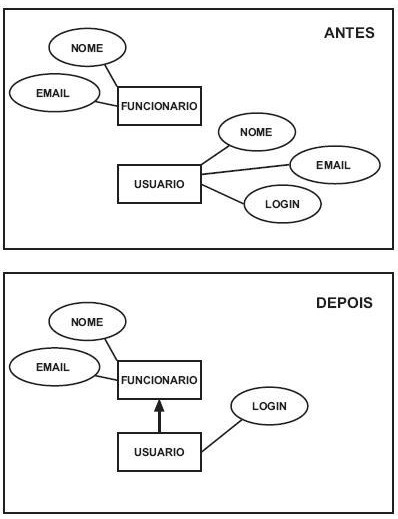

Um modelo entidade-relacionamento foi reestruturado conforme mostrado na figura acima. Concluiu-se que todos os usuários eram funcionários, embora nem todos os funcionários fossem usuários. O modelo relacional derivado desse modelo conceitual possuía originalmente duas variáveis de relação básicas, com os mesmos nomes das entidades correspondentes, tendo ambas EMAIL como chave primária. Considerando que a variável de relação FUNCIONARIO não será modificada e que a independência de dados lógica será honrada, a variável de relação USUARIO

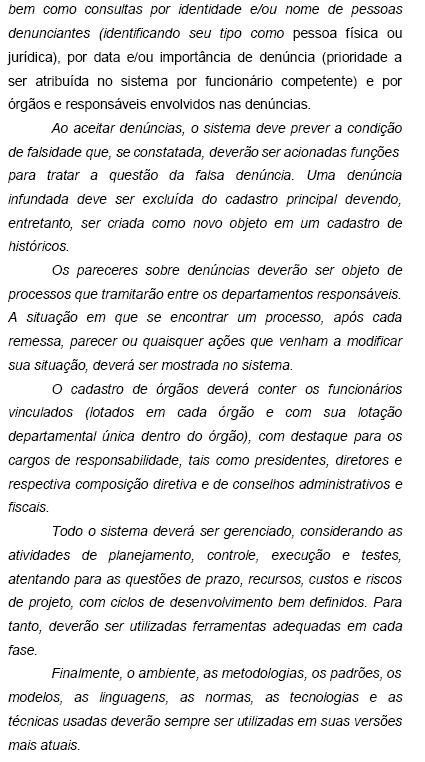

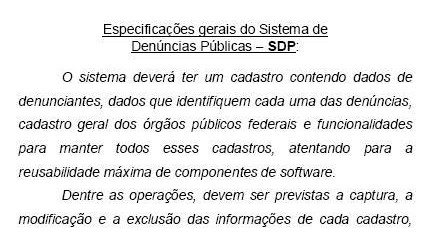

Considere que a denúncia seja originada de um relacionamento do tipo "Denunciante Denuncia Irregularidade" e que este relacionamento Denuncia tenha atributos próprios como, por exemplo, o número e o tipo da denúncia, sua data e outros, e que também este se relacione com outras entidades. O relacionamento é representado corretamente em um DER como

Em um Modelo Entidade-Relacionamento, são tipos de atributos:

Considere:

I. Um relacionamento do tipo "material compõe material".

II. Um relacionamento que necessita ser relacionado a outro relacionamento.

III. Entidade cuja vida depende de outra.

No MER, I, II e III são, respectivamente, representados por:

Um relacionamento entre as entidades E1 e E2, do tipo binário e não identificado, com cardinalidade 1:N, indica que a chave primária de E1 será chave estrangeira em E2, devendo essas chaves ter valores e tipos correspondentes e nenhuma delas poderá assumir o valor nulo.

No modelo E-R, os tipos de entidade são
